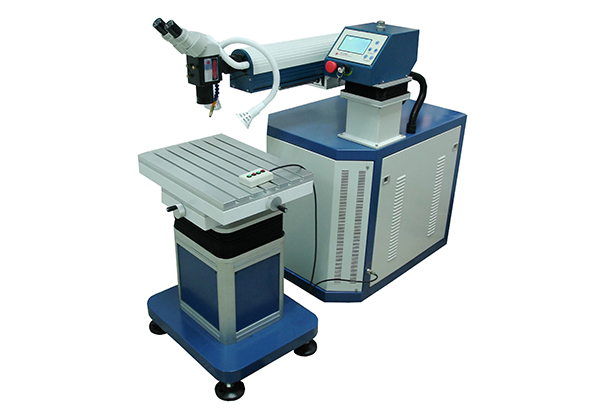

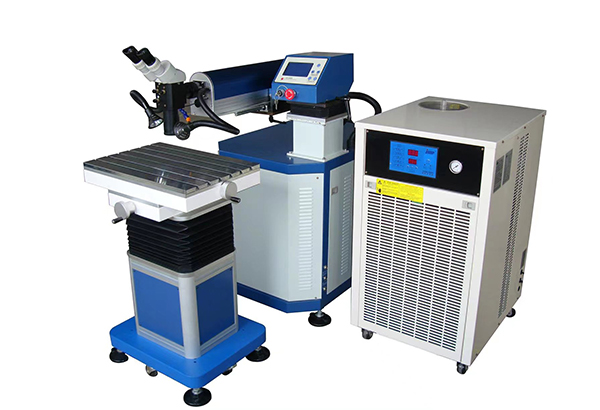

| 激光焊接机 |
   本产品是应用激光器产生的波长为 1064nm 的脉冲激光经过扩束、反射，聚焦后辐射加工件表面，表面热量通过热传导向内部扩散，通过数字化精确控制激光脉冲的宽带、能量、 峰值功率和重复频率等参数，使工件熔化，形成特定的熔池，从而实现对被加工件的激光焊接。是一款高稳定性的焊机，满足长时间生产的需要。机身采用高强度结构，保证精度、性能稳定。控制系统是专为激光焊接量身定做的专业4轴控制系统，稳定性高，易学易懂易上手。扩展性强，可结合流水线、光电传感器、气动夹具等组合进行全自动无人值守式加工。 二、产品优点 1、本产品可以对薄壁金属材料、精密零部件实现点焊，对接焊、叠焊、密封焊等。 2、激光焊接效果具有高的深度比，焊缝质量平整美观，牢固，无沙孔，焊后无需处理或只 需简单处理。焊接密封性高，热影响区小、变形小，焊接后焊缝韧性相当于母体材质。 3、采用四维滚珠丝杆工作台，进口伺服控制系统，焊接精度高，速度快，配有旋转工作台, 可实现大批量产品自动化焊接。 4、可焊接图形有: 点、直线、圆、方形或由软件绘制的任意图形 5、整机的功能是基于输出电流的调整，以控制修正激光输出，以便安全有效的利用激光进 行焊接； 6、采用触摸屏做人机交互，界面直观，显示清晰，各种参数易于理解调节，简单易上手； 7、软件具有严密的控制逻辑、精细的数字滤波、快速的控制算法，使激光输出稳定，快速. 三、应用范围 卫浴行业：水管接头，变径接头、三通、阀门、花洒头的 3 维、空间曲线焊接。 电池行业：锂电池、电池组、电极的激光焊接。 眼镜行业：不锈钢、钛合金等材质的眼镜扣位、外框等位置的精密焊接。 五金行业：叶轮、水壶、把手等，复杂冲压件、铸造件的焊接
四、详细参数
型号：
LSL-WSA400-3D
最大激光功率：
400W
激光波长：
1064nm
最大脉冲宽度：
0.2-20ms
激光频率：
100HZ
光斑调节范围：
0.3-3mm
自动工作台行程：
X=300mm Y=200mm Z1=100mm
工作台移动速度：
≦100mm/s
控制系统：
CNC
额定功率
五、设备使用环境及条件 电气要求:市电电压波动不能太大，电压波动幅动依照国家标准不应超过 5% ，当超过 10%时，设备有可能不能正常工作，而且运行的稳定性也会有所降低。建议客户配备稳压器。 冷却水要求:纯净水一般要求电阻率大于 0.5MΩ.cm，使用一段时间后水电阻率会降低或水中有杂质、污物、水变混浊等现象，将会使氙灯点不然或污染激光腔及玻璃管，使出光效率 降低， 此时应立即更换纯净水（连续使用时每周更换一次系统中的去离子水）。 环境要求:防止振动：因激光焊机的光路部分十分精密，激光焊机的工作场如果有振动的话，易于导至光学器件走位，从而产生激光输出变弱，光斑质量变差，甚至没有激光输出的问题， 所以，在激光设备工作场所，要特别注意，设备安装位置不要靠近大路边，大桥边，或是在附近有冲床，铣床，车床，刨床等重型加工设备，如果必需要在这样的环境下，则必需要做足防震的措施，将震动减小。 减少灰尘：因为激光设备内部有很多光学器件，和精密电子元器件，故要求安装在灰尘较少 的环境 环境温度：摄氏 4 度-摄氏 32 度。设备运行时，环境温度不可以超过摄氏 32 度，因为激光电源部分，功率很高，一些功率器件运行时发出热量需要及时散发出去，而环境温度太高会导至 不能正常散热，会引起整个系统的工作不稳定，甚至损坏。而冬天的时候，需要严防冷却水结冰，因为激光晶体、氙灯、聚光腔都充满了水，结冰会直接导致这些器件的损坏。冬天 时如长时间不运行情况下，将腔内的水排空；如再开机前，先重新加水，打开电源空气开关，先行主机不开，只开水机空机运行 10 分钟，等水温回复到摄氏 4 度以上，再开主机。 （强烈要求不能将设备放于室外或者低温结冰的情况下使用，否则极易损坏设备）环境湿度：不高于 80% 。因为焊机电源打开后，激光晶体就会持续的被冷却系统冷却，因 为冷却水一般会低于室温，当环境湿度过大的时候，而激光晶体的温度又低于室温，这时激光晶体的两个端面上会凝结水雾，当激光输出的时候，这些水雾会大大降低激光输出能量， 而且这些附着在激光晶体端面上的水，干了以后，会在激光晶体的膜面上留下痕迹，这将会大大加快激光晶体膜面的老化。所以，为了防止这种情况的发生，冷水机的水温设定，夏天不可以低于室温3度，冬天不可以低于 5 度。 注意事项： 1. 本冷水机严禁无水开机。 2. 机器应选择干燥、通风、且不能受到太阳直射的地方。 3.一体机的散热风扇或者风体机的冷却机排风扇的出风口都不可以被堵，出风口前面一米以 内的地方不能有障碍物，保证通风散热通畅。
|
